Vertiv™ Liebert® PEX4S 全变频氟泵精密空调

　PEX4S是业界先进的热管理解决方案，创新无水设计理念，效率比传统方案高5 0％以上。PEX4S基于十五项发 明而开发出的全时自然冷技术，实现对自然冷源大化地利用，为数据中心提供更可靠，更节能，超低能耗的保障。

节能环保

•采用环保R410A制冷剂

•全变频系统输出实时可调

•系统高显热能效可达37

•3+1创新技术模式自动寻优

•集中氟泵冷凝器节地节能

高可靠性

•无水进入机房降低风险

•系统模块独立互不影响

•系统颗粒度低备份安全

高灵活度

•可随数据中心成长建设

•可配合IT负载精确输出

•可随室外温度实时调节

更易维护

•模块化快速更换检修

•室外系统耐腐蚀设计

•100%全正面维护无忧

先进的技术应用

•全时自然冷技术

•Super Free AI技术

•间接蒸发冷却技术

•集中式散热技术

•全变频无缝耦合技术

•压缩机氟泵混合控制技术

3+1全时自然冷运行模式

变频压缩机模式：

•系统工作在压缩机模式

•系统按照负荷实时调节

•系统按照室外温度调节

混合制冷模式：

• 系统工作在混合模式

• 运行温度10℃~20℃

• 系统自然冷时间加大

全自然冷模式：

• 系统工作在纯泵模式

• 系统运行温度小于10℃

•  系统高能效可达37

间接蒸发模式：

• 选用间接蒸发冷凝器延长自然冷时间

• 提高混合模式全自然冷模式切换温度

•  系统可实现更高能效比、降低TCO

全新HMI触摸屏智能控制

All for One, One for All

空调环境控制的新时代

• 全新的Liebert ® iCOM™控制器

• 提供热管理优化

• 超大触摸屏界面 具有预告警功能

• 自动学习优化功能

• 高的可用性

• 佳的控制性能

• 极速的启动时间

• 全方位多点监测

• 误操作自恢复功

• 快速输入和输出

• 快速告警自动诊断

• 提高50%系统能效

• 降低30％的初投资

• 简单易用的安装

冷冻水解决方案

可在高冷冻水供回水温度下工作，使EC风机输入功率小化并根据负荷自动调 节，提高冷冻水系统制冷效果。

Liebert控制器

•图形化显示器件运行状态和环境状态

•高级群控，多可达32台机组

•多可外接10个远程机架温度传感器

•标配RS485接口，选配SNMP及TCP/IP接口

•智能调节制冷量和风量输出

EC风机

•自动调整风机转速，动态风量输出

•低电流软启动

•冗余设计，维护方便

•EC电机高节能30%以上

选配件

•双电源输入

•远程机架温度传感器

•模块化导风系统

•漏水检测

•冷凝水泵

•RDU-SIC卡

以上不包括所有选配件，如所需未列出，请与维谛技术有限公司联系。

1：EER测试条件： EER1：室外3 5℃，100%负载，送风2 1℃时； EER2：室外1 5℃，75%负载，送风2 6℃时； EER3：室外- 5℃，75%负载，送风2 6℃时；

2：变容量涡旋，R410A制冷剂。

3：基于ASHRAE52.1-1992，人工记重法，平均过滤效率9 0％以上；过滤效率等级G 4（EN779）。

4：满负荷电流数。机组的的最大满负荷电流值并不是所有部件的额定大满负荷电流之和，而是在最大电负荷下可能同时运行的相关运行部件的额定最大满负荷电流的总和，此处不包括加热器、加湿器和室外机电流。

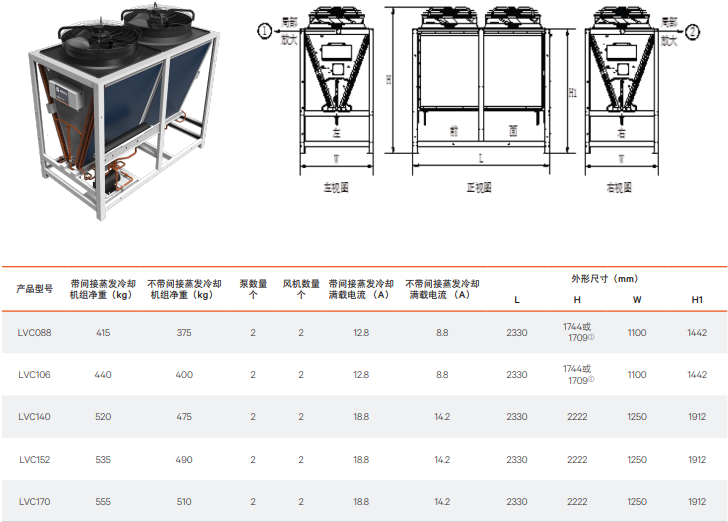

间接蒸发冷却集中式冷凝器特点

• 模组式安装 通过将单个冷凝器进行集中式的模块化设计和运输安装。

• 集中式理念 氟泵集成与室外机，模块集中拼接，方便维护和管理。

• 独立式管理 一对多的解决方案，独立运行，减少单点故障，互为备份。

• 分期建设 按需设计，分期逐步投入使用。

① 处尺寸差异是不同品牌风机高度差异造成。

Vertiv Liebert® CRV+冷冻水(CW)机组技术参数

注：EC风机按实际需要自动调节，以上参数表中未列出数据请咨询维谛技术有限公司

注： 1. 测试条件：380V/50Hz 3N～，送风温度 24℃ ± 1, 室外冷凝温度 45℃。

2. 如所需数据未在表中列出，请与维谛技术有限公司联系
