维谛UPS不间断电源GXE-20K00TL3102C00系列
产品详情

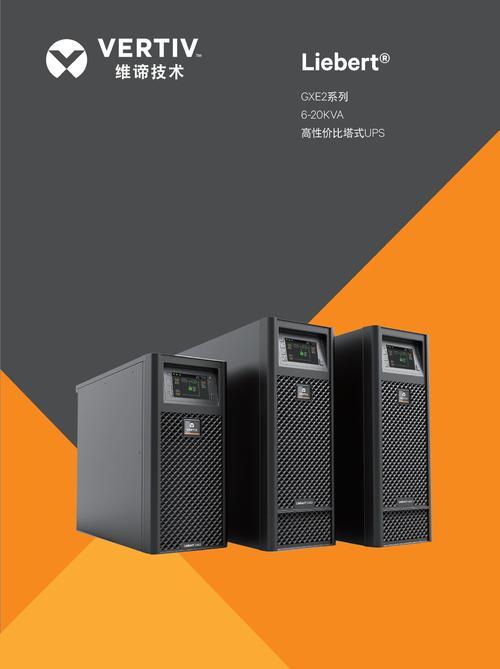

维谛UPS不间断电源GXE-20K00TL3102C00系列
Vertiv Liebert GXE 系列 UPS 是基于 IT 行业交流不间断电源的应用动态，采用新拓扑，研发生产的全新一代塔式，单进单出，在线式高性能 UPS 产品。 通过突出性能及环保特性，满足中小机房IT类设备的新应用，全面提升小功率段塔式 UPS 商业竞争力。
功能特点：
■突破性超紧凑设计：体积较同类型产品小30%～70%；
■大屏LCD显示，更为直接、方便地进行设置；
■输入电压120～288V范围内，输出不降额，大大降低了 转电池的概率，提高了电池寿命；
■超强过载能力：市电额定下，130%可10分钟，150%可1 分钟，满足客户突加负载的要求；
■8A长机充电能力，充电能力可设置，满足长延时电池 的快速回充,提高了电池寿命；
■出色的环保、节能特性,效率高出同等产品3-4个百分 点，满载1K一天可省近一度电。
应用对象：服务器，存储器，网络设备，VoIP，通讯设备，自动 化设备，精密仪器，医疗诊断设备，OFFICE 办公终 端，网络间交换设备及服务器，小型机房等。
适用行业：电信、医疗、教育、制造、邮政/物流、 交通、商业/零售
节省空间
■ 采用先进的拓扑设计，大大提升了产品的功率密度，减小产品的体积。
■ 1KVA标机体积仅为156mm*255mm*295mm，适用于各种对体积要求较高 的场合。
绿色节能设计
■ 使用新型拓扑技术，输入功率因数高达0.99，提升电能利用率有效降低 使用成本。
■ 超强的带载能力，输入电压全范围内，可按0.8输出功率因数，满载工作。
■ 整机效率高达90%以上，并提供ECO模式，节能效益明显。
友好人机界面
■ 用户可轻松获取UPS状态信息，包括工作模式等。
■ 用户可通过LCD实时查询电池容量与负载容量。
■ 故障状态清楚显示，提升问题解决速度。
管理轻松智能
■ 智能风扇可根据负载状况自动调整转速，减少耗电，降低噪音。
■ 标配RS-232及USB通讯接口，方便用户对UPS进行的通讯管理。
■ 提供干接点可实现远程关机功能，使用户操作更加方便。
■ 配合不同的监控卡，可满足并实现用户多样的管理功能。
负载及延时时间
维谛UL33技术技术指标
维谛GXE10k00TL1101C00详细参数表维谛GXE10k00TL1101C00输入参数
| 整流器类型 | IGBT整流 |
| 额定电压 | 220V单相三线 |
| 输入电压范围 | 120Vac~288Vac,176-288满载工作；120-176vac线性递减 |
| 输入频率范围 | 50 Hz/60 Hz ± 5 Hz |
| 输入功率因数 | 单相 ≥ 0.99 |
维谛GXE10k00TL1101C00电池和运行时间
| 电池型号 | 免维护密封铅酸电池 |
| 后备时间 | 30分钟-8小时 |
| 电池包型号 | |
| 电池典型充电时间 | 8小时 |
| 电池电压 | 192V |
维谛GXE10k00TL1101C00通信和管理
| 接口端口 | DB-9 RS-232 ,B型USB,可选配外置SNMP; |
| 控制面板 | 多功能液晶显示器状态管理控制台。 |
| 有声报警 | 市电停电时报警4秒一次：特别的低电池报警每秒一次 |
维谛GXE10k00TL1101C00环境
| 工作环境 | 0 - 40 °C |
| 工作相对湿度 | 5 - 95% 无凝露 |
| 操作高度 | 40°C时，高达2000米，无需降额 |
| 存储温度 | -40 - 70 °C |
| 存储相对湿度 | 0 - 95% RH,无冷凝 |
| 存储高度 | 0-15000米 |
| 听觉噪音距设备表面 1 m 处 | <58.00 dB |
维谛GXE10k00TL1101C00容量="10KVA-192V" UPS电源长延时配置
| 断电后供电时间 | 主机 | 蓄电池数量 | 单电池容量(AH) | 电池柜数量 | 电池柜型号 |
| 供电30分钟 | 1台 | 16 | 24AH | 1 | A16 |
| 供电1小时 | 1台 | 16 | 65AH | 1 | A16 |
| 供电2小时 | 1台 | 16 | 100AH | 1 | A16 |
| 供电4小时 | 1台 | 32 | 100AH | 1 | A32 |
| 供电6小时 | 1台 | 48 | 100AH | 3 | A16 |
| 供电8小时 | 1台 | 64 | 100AH | 2 | A32 |
| 供电10小时 | 1台 | 80 | 100AH | 5 | A16 |
10KVA AC 220V输入：AC 220V输出
输入参数 输入电压 220V AC 输入火线线径 6mm2 输入零线线径 6mm2 输入地线线径 6mm2 输入空开 40A -2P 输出参数 输出电压 220V AC 输出线径 6mm2 输出零线线径 6mm2 输出地线线径 6mm2 输出空开 40A -2P 电池参数 外接电池空开 100A-2P 外接电池线径 10mm2
10KVA 输入AC 380V ：输出AC 220V
输入参数 输入电压 220V AC 输入火线线径 6mm2 输入零线线径 6mm2 输入地线线径 6mm2 输入空开 40A -2P 输出参数 输出电压 220V AC 输出线径 6mm2 输出零线线径 6mm2 输出地线线径 6mm2 输出空开 40A -2P 电池参数 外接电池空开 100A-2P 外接电池线径 10mm2
10KVA 输入AC 380V ：输出AC 380V
输入参数 输入电压 220V AC 输入火线线径 6mm2 输入零线线径 6mm2 输入地线线径 6mm2 输入空开 40A -2P 输出参数 输出电压 220V AC 输出线径 6mm2 输出零线线径 6mm2 输出地线线径 6mm2 输出空开 40A -3P 电池参数 外接电池空开 100A-3P 外接电池线径 10mm2
10KVA AC 220V输入：AC 220V输出
| 输入参数 | |
| 输入电压 | 220V AC |
| 输入火线线径 | 6mm2 |
| 输入零线线径 | 6mm2 |
| 输入地线线径 | 6mm2 |
| 输入空开 | 40A -2P |
| 输出参数 | |
| 输出电压 | 220V AC |
| 输出线径 | 6mm2 |
| 输出零线线径 | 6mm2 |
| 输出地线线径 | 6mm2 |
| 输出空开 | 40A -2P |
| 电池参数 | |
| 外接电池空开 | 100A-2P |
| 外接电池线径 | 10mm2 |
10KVA 输入AC 380V ：输出AC 220V
| 输入参数 | |
| 输入电压 | 220V AC |
| 输入火线线径 | 6mm2 |
| 输入零线线径 | 6mm2 |
| 输入地线线径 | 6mm2 |
| 输入空开 | 40A -2P |
| 输出参数 | |
| 输出电压 | 220V AC |
| 输出线径 | 6mm2 |
| 输出零线线径 | 6mm2 |
| 输出地线线径 | 6mm2 |
| 输出空开 | 40A -2P |
| 电池参数 | |
| 外接电池空开 | 100A-2P |
| 外接电池线径 | 10mm2 |
10KVA 输入AC 380V ：输出AC 380V
| 输入参数 | |
| 输入电压 | 220V AC |
| 输入火线线径 | 6mm2 |
| 输入零线线径 | 6mm2 |
| 输入地线线径 | 6mm2 |
| 输入空开 | 40A -2P |
| 输出参数 | |
| 输出电压 | 220V AC |
| 输出线径 | 6mm2 |
| 输出零线线径 | 6mm2 |
| 输出地线线径 | 6mm2 |
| 输出空开 | 40A -3P |
| 电池参数 | |
| 外接电池空开 | 100A-3P |
| 外接电池线径 | 10mm2 |
通讯卡选件 | 描述 |
外置SNMP卡盒 | 与GXE 1～3KVA UPS配套使用，用于智能选配卡的安装 |
RDU-SIC卡 | 监控智能设备的系统状态，记录告警事件，并通过邮件或短信的方式告知用户；通过内置web图形介面设置运行参数和查看设备状态，并将被讲监控设备的状态通过SNMP协议方式发送给网络管理软件 |
MODBUS卡 | UPS接入楼宇监控系统时选用 |
RS-485卡 | RS485卡，实现RS232信号向RS485信号的转换，用于UPS与艾默生RDU-A机房智能监控单元的连接 |
干接点卡 | 提供4路继电器信号输出及3路开关信号输入 |
干接点扩展卡 | 提供4路继电器信号输出及3路开关信号输入，还提供RS232和RS485通信功能，提供4路模拟量采集功能 |
负载及延时时间*
电池（按组） | 1KVA (0.8KW) | 2KVA (1.6KW) | 3KVA (2.4KW) |
标机 | 12m（半载）/4.8m（满载） | 12m（半载）/5.2m（满载） | 11.5m（半载）/4.5m（满载） |
12V/24Ah×1 | 32m | 32m | 18m |
12V/38Ah×1 | 50m | 50m | 33m |
12V/65Ah×1 | 1h30m | 1h30m | 1h10m |
12V/75Ah×1 | 2h4m | 2h4m | 1h25m |
12V/100Ah×1 | 2h45m | 2h45m | 1h32m |
GXE 1-3KVA
参 数 | 产品型号 | |||
维谛GXE01k00TS1101C00 /维谛GXE01k00TL1101C00 | 维谛GXE02k00TS1101C00 /维谛GXE02k00TL1101C00 | 维谛GXE03k00TS1101C00 /维谛GXE03k00TL1101C00 | ||
型号等级 | 1000VA/800W | 2000VA/1600W | 3000VA/2400W | |
输入 | 电压范围（额定） | 120Vac～288Vac，额定220Vac，全输入电压范围内可满载工作 | ||
功率因数 | 0.99 | |||
频率 | 45Hz～65Hz；自适应 | |||
输出 | 电压 | 220Vac±1％，230/240Vac±3％ | ||
功率因数 | 0.8 | |||
频率 | 45Hz～55Hz（50Hz体制）；55Hz～65Hz（60Hz体制） | |||
波形 | 正弦波 | |||
电流峰值因素 | 3:1 | |||
电压失真度 | ≤3％额定线性负载，≤5％额定非线性负载 | |||
